Mengenal Tentang Rangkaian Listrik, Fungsi, Jenis, dan Rumusnya

Rangkaian listrik merupakan salah satu hal dasar yang perlu diketahui dalam dunia elektronika dan listrik. Rangkaian ini digunakan untuk mengarahkan aliran listrik dari sumber listrik menuju berbagai perangkat elektronik dalam suatu sistem kelistrikan.

Nah, dalam artikel ini, kita akan mengulas beberapa hal penting yang terkait dengan rangkaian listrik. Yuk, disimak!

Pengertian Rangkaian Listrik

Rangkaian listrik adalah serangkaian komponen listrik yang terhubung bersama untuk membentuk jalur tertentu agar dapat mengalirkan listrik dari sumber listrik ke perangkat yang ingin digunakan. Komponen dalam rangkaian listrik antara lain seperti resistor, kapasitor, induktor, transistor, dan berbagai komponen lainnya.

Ketika komponen-komponen ini terhubung dengan benar, aliran listrik dapat mengalir dengan cara yang diinginkan, menggerakkan perangkat elektronik dan menjalankan fungsi yang diinginkan.

Informasi menarik lainnya: Cara Menghitung Daya Listrik Rumah Beserta Rumusnya

Fungsi Rangkaian Listrik

Rangkaian listrik memiliki beberapa fungsi penting, antara lain:

• Kendali aliran listrik

Rangkaian listrik digunakan untuk mengendalikan aliran listrik dan memastikan bahwa arus listrik mengikuti jalur yang diinginkan.

• Pengolahan sinyal

Rangkaian listrik sering digunakan untuk memproses sinyal, baik dalam bentuk suara (audio) maupun sinyal komunikasi lainnya.

• Pengaturan tegangan dan arus

Rangkaian listrik dapat digunakan untuk mengatur tegangan dan arus sesuai dengan kebutuhan perangkat yang terhubung.

• Logika digital

Rangkaian listrik digital digunakan dalam berbagai aplikasi kelistrikan berbasis komputerisasi, termasuk sistem pada perangkat selular.

Informasi menarik lainnya: Pemasangan RCCB di Rumah sebagai Pengaman Alat-alat Elektronik

Jenis-Jenis Rangkaian Listrik

Terdapat berbagai jenis rangkaian listrik, termasuk:

• Rangkaian seri

Dalam rangkaian seri, komponen-komponen terhubung secara berurutan. Arus listrik mengalir melalui setiap komponen dalam urutan ini. Rangkaian ini tidak memiliki percabangan yang artinya arus listrik hanya mengalir pada satu jalur saja. Rangkain seri memiliki jumlah arus listrik (I) yang sama, dengan tegangan (V) yang berbeda di setiap hambatannya (R).

• Rangkaian paralel

Dalam rangkaian paralel, komponen-komponen terhubung secara sejajar dan bercabang. Berbeda dengan rangkaian seri yang dipasang secara berurutan. Dalam rangkaian pararel arus listrik (I) yang mengalir pada tiap komponen/hambatan (R) berbeda, sedangkan tegangan listrik (V) yang sama.

• Rangkaian campuran

Sederhananya rangkaian ini merupakan kombinasi antara rangkaian listrik seri dan pararel yang penggunaannya dapat disesuaikan dengan kebutuhan.

Informasi menarik lainnya: Cara Menghitung Satuan Ampere ke Watt

Rumus Rangkaian Listrik

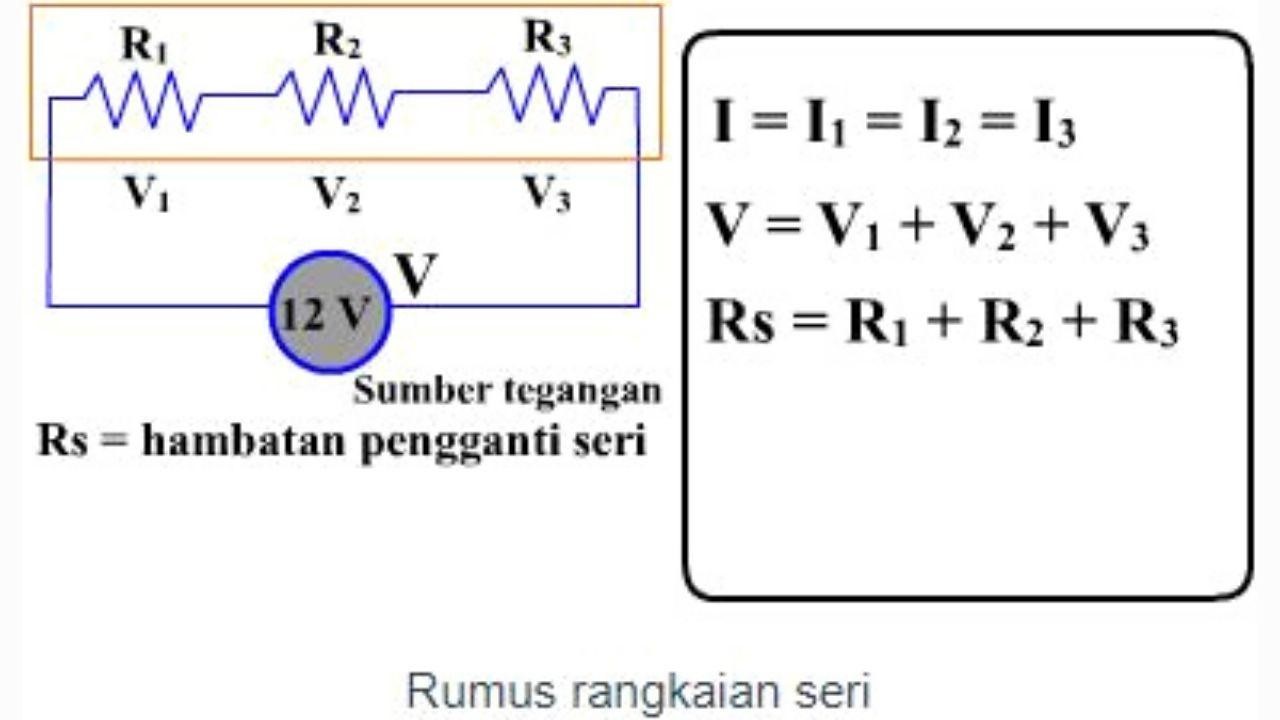

1. Rumus Rangkaian Listrik Seri

Dalam rangkaian listrik seri, umumnya, nilai arus listrik yang mengalir memiliki porsi yang serupa. Artinya, jumlah arus yang masuk ke dalam rangkaian sama dengan jumlah arus yang keluar dari rangkaian tersebut.

2. Rumus Rangkaian Listrik Paralel

Berbeda dengan rangkaian seri, kuat arus listrik dalam rangkaian ini akan bervariasi. Ini terutama berlaku di setiap cabang yang dilaluinya. Singkatnya, setiap cabang dalam rangkaian akan memiliki nilai yang berbanding terbalik dengan besar arusnya.

3. Rumus Rangkaian Listrik Campuran

Rumus untuk rangkaian listrik campuran menerapkan prinsip-prinsip yang berlaku dalam rangkaian seri dan paralel.

Memiliki pemahaman mengenai pengertian, fungsi, jenis, dan rumus-rumus ini, Anda dapat merancang, memahami, dan mambuat atau memperbaiki berbagai rangkaian listrik dalam berbagai aplikasi elektronika dan listrik.

Komponen utama Dalam Rangkaian Listrik

Komponen rangkaian listrik merupakan bagian-bagian yang bekerja bersama untuk memungkinkan aliran listrik dalam suatu rangkaian. Berikut beberapa komponen utama dalam rangkaian listrik:

• Sumber Tegangan: Ini adalah komponen yang menyediakan energi listrik ke rangkaian. Contohnya termasuk baterai, aki, atau sumber listrik dari jaringan (PLN). Sumber tegangan memberikan perbedaan potensial yang mendorong aliran arus listrik.
• Kabel Penghantar: Kabel berfungsi sebagai media penghantar listrik dari satu komponen ke komponen lainnya dalam rangkaian. Kabel ini umumnya terbuat dari bahan konduktor seperti tembaga atau aluminium, yang memiliki resistansi rendah.
• Resistor: Komponen yang berfungsi untuk membatasi aliran arus listrik dan menurunkan tegangan dalam rangkaian. Resistor mengubah energi listrik menjadi energi panas.
• Kapasitor: Komponen yang menyimpan energi dalam bentuk medan listrik dan dapat digunakan untuk mengatur aliran arus listrik dalam waktu singkat atau untuk menyaring sinyal.
• Induktor: Menyimpan energi dalam bentuk medan magnet ketika arus mengalir melaluinya, dan sering digunakan dalam rangkaian untuk mengatur arus.
• Switch (Sakelar): Sakelar digunakan untuk memutus atau menghubungkan aliran arus listrik dalam suatu rangkaian. Ketika sakelar dalam posisi “ON,” arus dapat mengalir, dan ketika dalam posisi “OFF,” aliran arus terputus.
• Dioda: Komponen yang memungkinkan arus mengalir hanya dalam satu arah, dan mencegah arus balik.
• Transistor: Komponen semikonduktor yang digunakan untuk menguatkan sinyal atau sebagai sakelar dalam rangkaian elektronik.

Setiap komponen ini memiliki fungsi spesifik dan memainkan peran penting dalam menjaga kinerja dan stabilitas rangkaian listrik.

Rangkaian listrik adalah elemen penting dalam dunia teknologi dan elektronika modern. Mempelajari dasar-dasarnya merupakan langkah awal yang penting dalam memahami dan bekerja dengan berbagai perangkat elektronik. Semoga artikel ini membantu Anda memahami konsep dasar tentang rangkaian listrik.
